锂电池保护板作用原理
(可充型)之所以需要保护措施，是由它使用价值特点来决定的。主要是因为锂电池使用价值的材料来决定了它不能被过度充电、过充、过电流、短路故障及高温高压充放电，所以锂电池锂电零部件总是会伴随着一块精巧的保护板和一整片电流保险器出现。锂电池的保护措施功能一般而言由保护措施电路板和PTC协作进行，保护板是由电子线路组成，在-四十℃至+八十五℃的环境下时时刻刻准确的监视电芯的电压和充放控制回路的电流，及时性控制电流控制回路的通断;PTC在持续高温环境下避免电池造成相对恶劣的毁坏。好的接下来我们看看看研究一下锂电池保护板作用以及原理吧。
什么是锂电池保护板
锂电池保护电路，锂电池锂电池保护板(可充型)之所以需要保护措施，是由它使用价值特点来决定的。主要是因为锂电池保护板使用价值的材料来决定了它不能被过度充电、过充、过电流、短路故障及高温高压充放电，所以锂电池锂电池保护板锂电零部件总是会伴随着一块精巧的保护板和一整片电流保险器出现。
锂电池保护功能
锂电池的保护措施功能一般而言由保护措施电路板和PTC等电流器件协作进行，保护板是由电子线路组成，在-四十℃至+八十五℃的环境下时时刻刻准确的监视电芯的电压和充放控制回路的电流，及时性控制电流控制回路的通断;PTC在持续高温环境下避免电池造成相对恶劣的毁坏。

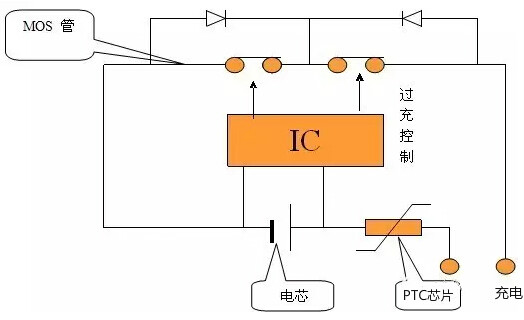

普通锂电池保护板一般而言包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。在这当中控制IC，在确定没问题的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或控制回路电流超过规定值时，它立刻控制MOS开关关闭，保护措施电芯的安全。
在保护板正常的情况下，Vdd为高电平，Vss，VM为低电平，DO、CO为高电平，当Vdd，Vss，VM任何一项参数变换时，DO或CO端的电平将发生变化。
锂电池保护板原理
锂电池(可充型)之所以需要保护措施，是由它使用价值特点来决定的。主要是因为锂电池使用价值的材料来决定了它不能被过度充电、过充、过电流、短路故障及高温高压充放电，所以锂电池锂电零部件总是会伴随着一块精巧的保护板和一整片电流保险器出现。
锂电池的保护措施功能一般而言由保护措施电路板和PTC等电流器件协作进行，保护板是由电子线路组成，在-四十℃至+八十五℃的环境下时时刻刻准确的监视电芯的电压和充放控制回路的电流，及时性控制电流控制回路的通断;PTC在持续高温环境下避免电池造成相对恶劣的毁坏。
普通锂电池保护板一般而言包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。在这当中控制IC，在确定没问题的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或控制回路电流超过规定值时，它立刻控制MOS开关关闭，保护措施电芯的安全。
锂电池保护板作用
1.给锂电池过充电保护
锂电池保护板电池在被充电过程中，如果锂电池保护板充电器电路失去控制，会使电池电压超过4.2V后再次恒流充电，此时此刻电池电压仍会再次升高，当电池电压被充电至超过4.3V时，电池的化学副反应将日益加剧，会造成电池毁坏或出现安全性问题。
2.过放电保护措施
电池在对外部负载放电过程中，其电压会随着放电过程逐步减低，当锂电池保护板电池电压降至2.5V时，其容量已被彻底放光，此时此刻如果让电池再次对负载放电，将造成电池的永久性毁坏。在电池放电过程中，当控制IC检测到电池电压低于2.3V(该值由控制IC来决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使T2由导通转为关闭，进而切断了放电控制回路，使锂电池保护板电池无法再对负载进行放电，起到过放电保护措施作用。而此时此刻主要是因为T2自带的体二极管VD2的存在，充电器还可以根据该二极管对电池进行充电。
主要是因为在过放电保护措施状况下电池电压不能再减低，所以要求锂电池保护板的消耗电流极小，此时此刻控制IC会步入低能耗状况，整个保护措施电路耗电会小于0.1μA。在控制IC检测到电池电压低于2.3V至发出关闭T2信号之间，同样有一段延时时间，该延时时间的长短由C2来决定，一般而言设为100毫秒上下，以避免因干扰而造成误判断。
3.过电流保护措施，控制电流的稳定
过电流保护措施主要是因为锂离子电池的化学特点，电池生产厂家明文规定了其放电电流最大不能超过2C(C=电池容量/小时)，当电池超过2C电流放电时，将会造成电池的永久性毁坏或出现安全性问题。
锂电池保护板在对负载正常放电过程中，放电电流在经过串联的2个MOSFET时，主要是因为MOSFET的导通阻抗，会在其两头造成一个电压，该电压值U=I*RDS*2,RDS为单独一个MOSFET导通阻抗，控制IC上的“V-”脚对该电压值进行检测，若负载因某些情况造成异常，使控制回路电流增大，当控制回路电流大到使U>0.1V(该值由控制IC来决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使T2由导通转为关闭，进而切断了放电控制回路，使控制回路中电流为零，起到过电流保护措施作用。在控制IC检测到过电流造成至发出关闭T2信号之间，同样有一段延时时间，该延时时间的长短由C2来决定，一般而言为13毫秒上下，以避免因干扰而造成误判断。
