什么是uln2003，uln2003a引脚图及功能
ULN2003A它有什么作用?在现实生活当中有很多人不知道什么是ULN2003A，实际上一开始我也是不清楚的，刚开始接触这玩意的时就对ULN2003A，上百度一搜才知道原来这是电路中使用到的，那今天我们极悦娱乐锂电池厂家来给大家说一下什么是uln2003，uln2003a引脚图及功能作用。
什么是uln2003

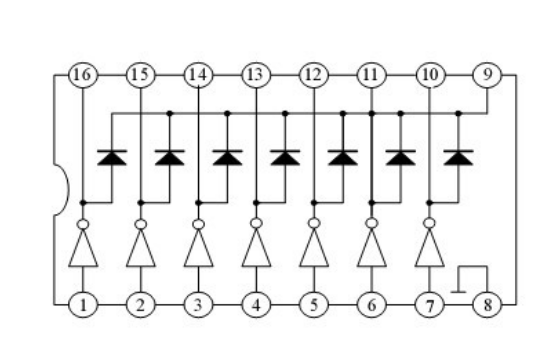

ULN是集成达林顿管IC，内部结构还集成了一个消线圈反电动势的二极管，适用来驱动继电器。ULN2003具备电流增益值高、工作标准电压高、温度范围宽、带负载能力强等特色，适用于各种类型需要高速功率较大的驱动的系统，故此ULN2003当做驱动大电流负载芯片使用。ULN2003有十六个引脚，七个in，七个out，一个GND，一个COM。
uln2003工作原理
ULN2003A是一个7路反向器电路，即当插入端为高电平时ULN2003A输出端为低电平，当插入端为低电平时ULN2003A输出端为高电平。由于ULN2003A是集电极开路输出，为了让这个二极管起到续流作用，必须将COM引脚(pin9)接在负载的供电电源上，唯有这样子才可以生成续流回路。同样也可以当做一些电子元件，如伺服电机的稳压电路。
ULN2003实际上首要有七个反相器组成，在这当中反相器OC门，也就是集电极开路。
用NpN型三极管解释集电极开路就是集电极当做输出，基极当做插入，发射极接地。在这当中集电极在这里对应COM端，可以接VCC，这样子当基极接低电平时三极管截止集电极输出高电平;基极接高电平时三极管导通集电极输出低电平。如此生成了MCU电平反相输出，但反相不是要点，大电流才是要点。ULN2003的COM端接继电器的电源正避免电压击穿电子元件。ULN2003集电极开路输出，也只能接受到灌入电流。驱动负载电流最高为500mA，驱动电压最高为50V。
ULN2003作用
ULN2003是大电流驱动阵列，多用于c51单片机、多功能仪表、pLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。插入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列，由七个硅NpN达林顿管组成。该电路的特色如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作标准电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器。
ULN2003是高压大电流达林顿晶体管阵列产品系列，具备电流增益值高、工作标准电压高、温度范围宽、带负载能力强等特色，适用于各种类型需要高速功率较大的驱动的系统。
